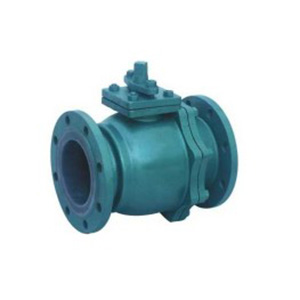

Q41J-10浮動式襯膠球閥
Q41J-10浮動式襯膠球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的橡膠，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。
產品概述
Q41J-10浮動式襯膠球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的橡膠，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。
產品特點
1、采用橡膠襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護
3、啟閉件球件與閥桿鑄(鍛)為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修
性能參數
| 型號 | Q41J-10 | Q41J-16 | Q41J-10C | Q41J-16C | |
| 工作壓力(MPa) | 1.0 | 1.6 | 1.0 | 1.6 | |
| 適用溫度(℃) | -10～150 | -20～150 | |||
| 適用介質 | 腐蝕性介質 | ||||
| 材料 | 閥體 | 鑄鑄鐵、球墨鑄鐵完全包覆橡膠 | 碳鋼、不銹鋼完全包覆橡膠 | ||
| 球體 | 鑄鑄鐵、球墨鑄鐵完全包覆橡膠 | ||||
| 密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、 三元乙丙膠EPDM、氟橡膠FPM | 天然膠NR、氯丁膠CR、丁腈膠NBR、 三元乙丙膠EPDM、氟橡膠FPM | |||
| 填料 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FPM | ||||
外形連接尺寸
| 公稱通徑 | PN1.6(MPa) | 參考值 | 重量 kg | |||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd | H1 | Do | |
| 15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 95 | 140 | 4 |
| 20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 98 | 150 | 4.5 |
| 25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 113 | 150 | 5.5 |
| 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 130 | 180 | 7 |
| 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 135 | 200 | 9 |
| 50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-Φ18 | 140 | 220 | 15 |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 145 | 280 | 17 |
| 80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 205 | 320 | 30 |
| 100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-Φ18 | 230 | 380 | 40 |
| 125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-Φ18 | 252 | 500 | 60 |
| 150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 283 | 600 | 75 |
| 200 | 400 | 335 | 295 | 265 | 5 | 30 | 8-Φ23 | 325 | 750 | 130 |
| 250 | 450 | 405 | 355 | 320 | 5 | 34 | 12-Φ26 | 370 | 900 | 210 |
