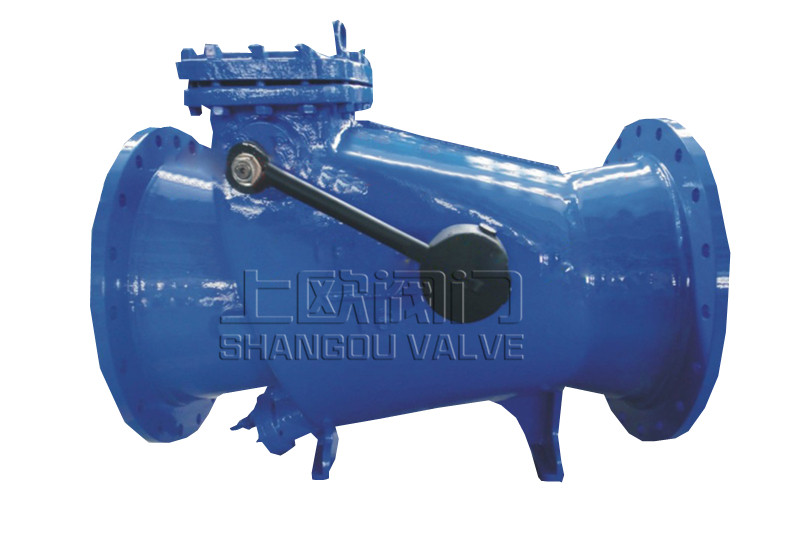

HH44Z/X/HH44-l6 徽阻緩閉式止回閥
HH44Z/X、HH44-l6徽阻緩閉式止回閥用于給排水管道安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯署流體阻力小 水錘消除機構設計新穎密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點
產品概述
HH44Z/X、HH44-l6徽阻緩閉式止回閥用于給排水管道安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯署流體阻力小 水錘消除機構設計新穎密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。本公司生產的徽阻緩閉止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。
性能參數
HH44X、HH44T、HH44H型微阻緩閉止回閥PN10～PN25性能參數 | ||||
型號 | HH44T-10～25 | HH44X-10～25 | HH44H-10～25 | |
工作壓力（MPa） | 1.0～2.5 | |||
適用溫度（℃） | ≤80 | |||
適用介質 | 水 | |||
材料 | 閥體、閥蓋 | 灰鑄鐵、碳鋼 | ||
閥瓣 | 橡膠組合件 | |||
閥軸 | 不銹鋼 | |||
主要零件材料
| 零件名稱 | 閥體、閥蓋 | 閥 瓣 | 閥 軸 |
|---|---|---|---|
| 材 料 | 灰鑄鐵、鑄鋼 | 鋼板、橡膠組合件 | 不銹鋼 |
主要技術參數
| 型號 | 公稱通徑 DN(mm) | 公稱壓力 PN(MPa) | 試驗壓力Ps(MPo) | 最高工作壓力 (MPa) | 工作溫度 | 適用介質 | |
|---|---|---|---|---|---|---|---|
| 殼體 | 密封 | ||||||
| T 16 HH44X-10 H 25 | 20-800 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃(根 據用戶要求 可達200℃) | 水、弱腐 蝕性介質 |
| T HH44X H | 1.6 | 2.4 | 1.76 | 1.6 | |||
| HH44Z/X | 2.5 | 3.75 | 2.75 | 2.5 | |||
產品外形結構尺寸圖
主要外形連接尺寸
HH44X、HH44T、HH44H型微阻緩閉止回閥PN10～PN25外形連接尺寸 | |||
公稱通徑 | 主要外形和連接尺寸 | ||
L | W | H | |
HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25 | |||
50 | 230 | 270 | 300 |
65 | 290 | 290 | 320 |
80 | 310 | 300 | 354 |
100 | 350 | 320 | 350 |
125 | 400 | 340 | 380 |
150 | 480 | 410 | 500 |
200 | 500 | 450 | 580 |
250 | 600 | 550 | 670 |
300 | 700 | 580 | 730 |
350 | 800 | 630 | 820 |
400 | 900 | 700 | 920 |
450 | 1000 | 800 | 950 |
500 | 1100 | 900 | 1100 |
600 | 1300 | 990 | 1200 |
700 | 1400 | 1120 | 1550 |
800 | 1500 | 1300 | 1700 |
安裝注意事項
止回閥的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的 影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
