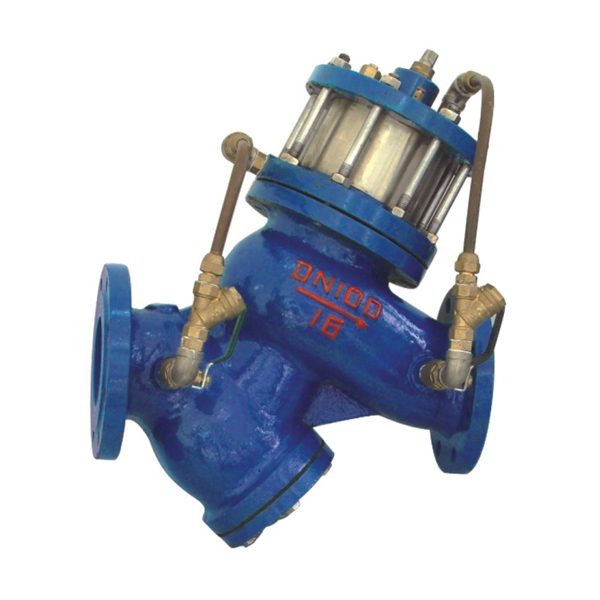

YQ98004型過濾活塞式緩閉止回閥

上一個：[ YQ98003過濾活塞式遙控浮球閥 ] 下一個：[YQ98005型過濾活塞式緩閉止回閥]

產品概述

YQ98004過濾活塞式緩閉止回閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上。YQ98004型過濾活塞式緩閉止回閥安裝在自來水廠及高層建筑給水系統，以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開關。當水泵停止工作時，活塞在回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉。一閥兼具電動閥，逆止閥和水錘消除器，可以有效地提高供水系統的安全可靠性。我公司生產YQ98004過濾活塞式止回閥平穩可靠，消除壓力余波。其特點:1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕。

技術參數

公稱壓力	公稱通徑	最低動作壓力	緩閉時間	適用介質	適用溫度	法蘭標準	試驗標準
1.0～2.5MPa	DN50～400mm	≥0.04 Mpa	3~60s（可調）	水、油	0～100℃	GB/T17241.6	GB/T13927

零部件材料

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼
閥座	錫青銅、不銹鋼
閥瓣	碳鋼、不銹鋼+NBR
閥桿	鋁青鋼、鉻不銹鋼
活塞	鉻不銹鋼+NBR
過濾網	不銹鋼
彈簧	不銹鋼

主要外形連接尺寸

公稱通徑 DN	尺寸（公稱壓力 PN1.6/2.5Mpa）
公稱通徑 DN	L	H	D	K	N-￠	H1	H2
40	270	400	150	110	￠18*4	155	236
50	270	400	160	125	￠18*4	155	236
65	290	410	185	1450	￠18*4	165	250
80	360	425	200	160	￠18*8	180	280
100	400	460	220	180	￠18*8	210	310
125	470	550	250	210	￠18*8	240	370
150	535	610	285	240	￠23*8	260	413
200	670	772	340	295	￠23*12	330	510
250	780	935	405	355	￠27*12	410	568
300	895	1000	460	410	￠27*12	485	1075
350	1000	920	520	470	￠27*12	260	不帶過濾器
400	1120	1145	580	525	￠30*12	290	不帶過濾器

安裝示意圖
