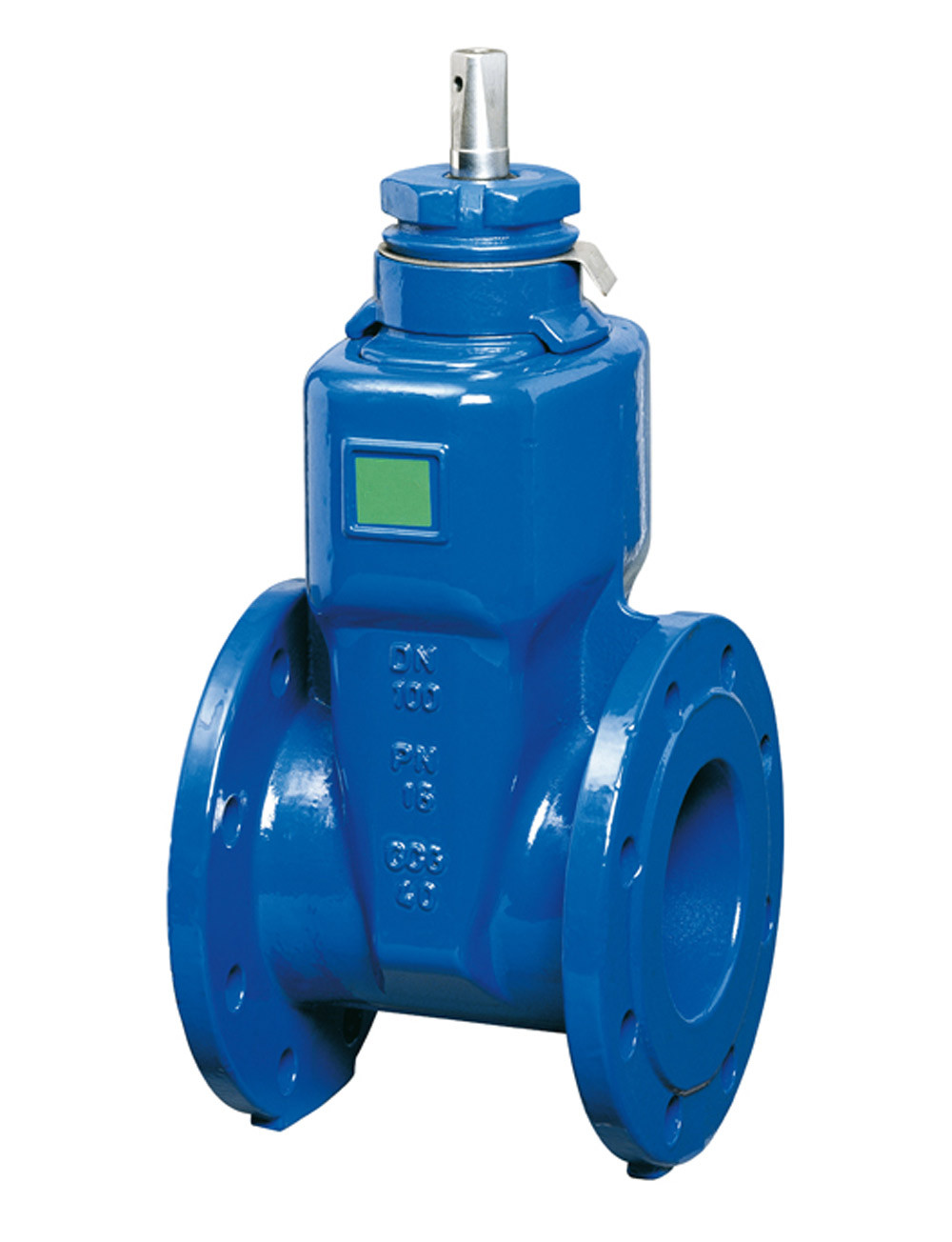

標準長度軟密封閘閥
Z45X大口徑軟密封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕、幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪機構，一人就可非常輕松自如地開關。Z45X大口徑軟密封閘閥也可以根據用戶的要求加裝啟閉指示柱，或電動、氣動執行機構。
產品概述
軟密封閘閥，無螺栓端蓋連接，法蘭間距根據基本系列14。創新的改良設計，如楔塊上的塑料導向條，確保長久使用以后操作扭矩仍然很低。該產品可用于水處理，配水管網，大壩，電廠，工業和壓力管理領域。
主要部件材料
閥體: 球墨鑄鐵EN-JS 1030 (GGG-40)
端蓋: 球墨鑄鐵EN-JS 1030 (GGG-40)
楔塊: 球墨鑄鐵EN-JS 1030 (GGG-40) EPDM 橡膠包裹
閥軸: 不銹鋼1.4021
閥軸螺母: 黃銅
產品特性
軟密封閥座符合EN 1074 (DIN 3352 - 4A)
法蘭面間距離符合EN 558-1，基本系列14 (DIN 3202， F4)
兩端法蘭符合EN 1092-2標準
端蓋無螺栓，靠壓力自密封
楔塊兩側帶塑料導向滑塊，操作扭矩小
閥軸密封圈免維修，防腐蝕
帶O型密封圈
使用加長的閥軸軸套和楔形滑塊導向條，摩擦阻力小
適合用于真空度低于90%的工況
